Rapair kit Intake Manifold Flaps - Audi RS4 B7 4.2 FSI

Rapair kit Intake Manifold Flaps - Audi RS4 B7 4.2 FSI

SKU: LBK_RS4B7
GTIN: 4260272477832
Category: RS4 II (B7)
Manufacturers:

Replaces the stock plastic levers with CNC-milled Alu-levers
High grade AW-EN6068 aluminum
Matches exactly stock dimensions
MADE IN GERMANY

239,00 €

incl. 19% VAT , plus (DHL Paket)

Available immediately
Delivery time: 1 - 3 Workdays (DE - int. shipments may differ)

set

Description

Umlenkhebel der Ladungsbewegungsklappen Audi RS4 B7
Aluminium AW-EN6068
Reparatursatz

Ersetzt die originalen Kunststoffhebel durch CNC-gefräste Alu-Hebel

Hochwertiges AW-EN6068 Aluminium

Sehr gute Passgenauigkeit

MADE IN GERMANY

Replaces the stock plastic levers with CNC-milled Alu-levers
High grade AW-EN6068 aluminum
Matches exactly stock dimensions
MADE IN GERMANY

Hierbei handelt es sich um ein Reparaturkit für die Saugrohrklappen eines Audi RS4 B7. Die originalen Kunststoffteile neigen über Laufzeit und thermischer Belastung dazu sich zu verformen oder gar zu brechen. Das hat zur Folge, dass die Endlage der Saugrohrklappen nicht erreicht wird und das Motorsteuergerät einen Fehler ablegt.

Dieser Reparatursatz ist eine optimale Ergänzung zur Reinigung der Einlasskanäle, wenn das Saugrohr bereits demontiert ist.

Lieferumfang:

Umlenkhebel (links)
Umlenkhebel (rechts)
Verschlusskappe Wellenbohrung (links)
Verschlusskappe Wellenbohrung (rechts)
Aus- und Einpresswerkzeug

Einbau: Der Einbau ist ohne Spezialwerkzeug, welches sich nicht im Lieferumfang befindet, möglich.

1.) Mit Hilfe der Langen Seite des mitgelieferten Werkzeuges werden die 16 Verschlussstopf (2 pro Kanal / 8 auf jeder Seite) in den Kanälen des Saugrohres sanft nach innen geschlagen
2.) Die seitlichen Stopfen MÜSSEN ausfbewahrt und wiederverwendet werden.
3.) Durch die Öffnungen können jetzt die Drallklappen von der Welle abgeschraubt werden. (2x TX20 pro Klappe)
4.) Als nächstes werden die Lagesensoren der Wellen demontiert. (4x TX20)
5.) In der Mitte der Dichtflächen der Kanäle zu den Zylinderköpfen befindet sich ein rundes Plastikteil mit einem Kreuz. Diese müssen vor der Demontage der Wellen mit einer Spitzzange herausgezogen werden.
6.) Um die Welle ausbauen zu können, muss jetzt nur noch der Verschlussstopfen an der gegenüberliegenden Seite des Positionsensors entfernt werden. (Spitzzange/Ausschlagwerkzeug)
7.) Bevor die Welle herausgezogen werden kann, ist der Haltepin zwischen Umlenkhebel und Unterdruckdosengestänge zu entfernen.
8.) Sind alle Schritte abgeabeitet, können die Welle problemlos ausgebaut werden.
9.) Die beiden alten Hebel werden einfach gegen die neuen ausgetauscht und der Zusammenbau erforlgt in umgekehrter Reihenfolge.

This is an repair kit for broken intake flap levers. The stock links are made from plastic and that´s why these parts are often deformed or even broken. When this happens the intake flaps does not reach the end position and the ecu reacts with a fault code and the motor indication lamp lights up.

It´s recommanded to change the links during the intake port cleaning when the intake manifold is seperated from the engine.

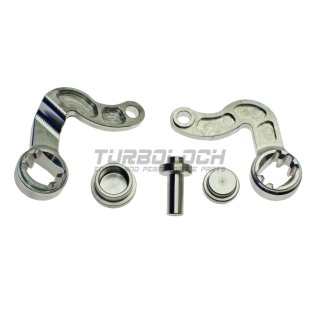

Scope of delivery:

Linkage (left)

Linkage (right)

Plug shaft bore (left)

Plug shaft bore (right)

Press-in tool

Installation: The installation is possible without any special tools that are not in the scope of delivery.

1.) Use the long side of the supplied tool and a soft hammer to pushthe 16 plugs (2 pcs. each port / 8 on each side) inside the ports of the intake manifold.

2.) These plugs MUST be kept and reused.

3.) The flaps can now be loosened through the openings. (2x TX20 / each flap)

4.) The shaft position sensors need to be removed (4x TX20)

5.) There are circle shape plastic parts in the surface of the flanges of the manifold between port 2/3 and 6/7. These must be pulled out with needle-nosed pliers before dismantling the shafts.

6.) In order to be able to remove the shaft, the sealing plug on the opposite side of the position sensor has to be removed. (Needle nose pliers / removal tool)

7.) Before the shaft can be pulled out, the retaining pin between the lever and the vacuum actuator linkage must be removed.

8.) Once all the steps have been completed, the shaft can be easily removed.

9.) The two old levers are simply exchanged for the new ones and the assembly is required in reverse order.

Technische Daten / Technical Specs:
Werkstoff / Material:	Hochfestes Aluminium AW-EN6068 / HD aluminum AW-EN6068
Herstellung / Manufacturing:	CNC gerfertigt / CNC machined

Content:	5,00 Piece
